EG1397高性能諧振控制器:簡化半橋拓?fù)湓O(shè)計,實現穩定可靠電源控制
詳情
芯片描述
EG1397 是一款應用在半橋拓?fù)渲械母咝阅芸仄鳎绱?lián)諧振、并聯諧振和LLC諧振控制器。它集成650V半橋驅動器,較少的外圍器件,可以簡化布圖。EG1397采用獨特的架構,包括最高500kHz壓控振蕩器,具有靈活性的控制模式,可實現可靠穩定的諧振模式電源。
EG1397具有完善的保護功能,可配置設置以適用更寬的應用范圍。其中包括:過流保護自恢復、欠壓保護、軟啟動、光耦開路和短路保護功能。可配置死區時間可以防止上下橋MOS管同時導通,適用不同功率場合。
芯片特點
集成650V半橋驅動
高精度振蕩器,工作頻率高達500kHz
可配置最小開關頻率
可配置死區時間從100nS到2uS
可配置軟啟動
VCC供電電壓最高20V
低啟動電流300uA
內置溫度保護
過流自恢復
半橋驅動輸出電流能力IO+/- 0.8/1.3A
無鉛無鹵符合ROHS標準

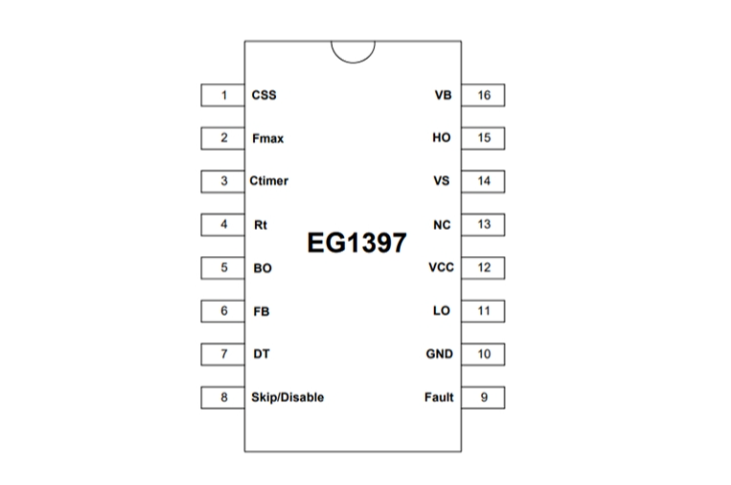

封裝形式:SOP16L
應用領域
顯示器電源
AC-DC適配器
電池充電器
計算機、通信電源
工業、醫療電源設備
