EG7500:集成高效PWM控制與雙路驅動功能的電源管理芯片,支持靈活輸出模式
詳情
芯片描述

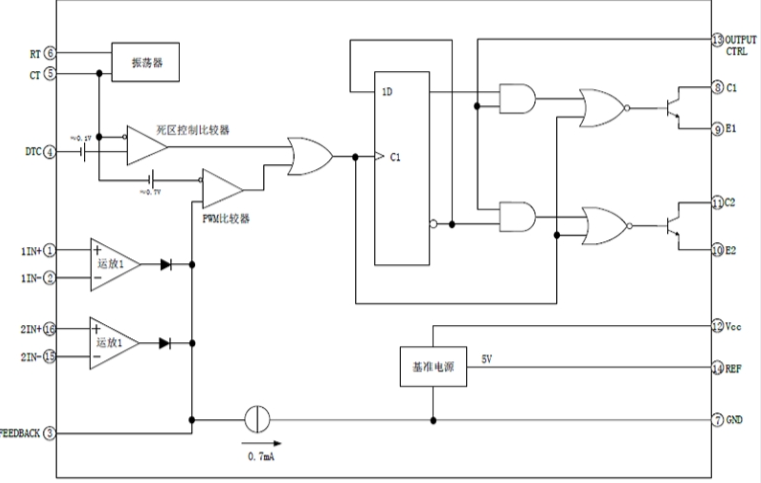

EG7500芯片內置了兩個誤差放大器、一個外部可調振蕩器,死區控制比較器,PWM功能控制電路,5V精度±1%的基準電壓,和功率管輸出驅動電路等。兩個誤差放大器的共模電壓范圍為-0.3VtoVcc-2V。死區控制比較器輸出固定的失調電壓產生5%左右的死區時間。EG7500的輸出三極管可接成共發射極或射極跟隨輸出2種方式,因而可以選擇雙端推挽輸出或單端輸出方式。在推挽輸出方式時,他的兩路驅動脈沖相差180度,在單端方式時,其兩路驅動脈沖為同步同相。
芯片特點
工作電壓范圍寬:+7V~+40V
內置5.0V基準電壓,精度±1%
內置雙誤差放大器
未級輸出級的最大電流可達200mA
有死區時間可調控制端
輸出控制方式可采用雙端式對稱輸出或單端式輸出
封裝形式:SOP-16和DIP-16
應用領域
逆變器電源
大功率高頻開關電源
直流脈寬調速系統
UPS電源
DC/DC直流變換器
大功率充電器
