芯片描述

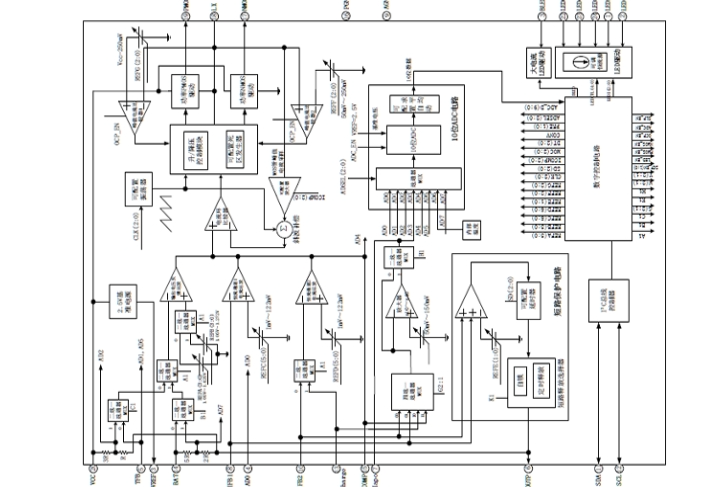

EG1503芯片內置了高精度2.5V基準電壓源、可配置42KHz～500KHz寬頻率振蕩器、可配置多路誤差放大器、Buck/Boost降升壓開關電源控制模塊、8通道輸入10位ADC模數轉換器、I2C總線控制器、數字電路控制模塊、LED恒流驅動器及功率MOS管驅動器等。

EG1503是一款模擬和數字結合的可編程開關電源芯片，具有功耗低、靈活性強，外接一個低廉的8腳單片機（無需具備ADC功能），既能實現高端的電源管理系統，非常適合于移動設備及電池管理的應用場合。

芯片特點

• • 模擬電路和數字電路結合的可編程開關電源芯片

  • 芯片內置加密ID碼，保護客戶MCU開發的程序

  • 內置Buck降壓模塊，Boost升壓模塊和功率PMOS及NMOS驅動器，驅動電流±100mA

  • 模擬電路組成開關電源的電壓環、電流環及逐周限流等功能

  • 數字電路配置模擬環的基準值后，自動完成穩壓、恒流、限流和短路保護功能

  • 可配置同步續流功能

  • 可配置MOS管死區時間發生器，可調死區范圍：30nS～350nS

  • 2.5V基準電壓源，精度±1%

  • 可配置PWM時鐘振蕩器，可設范圍：42KHz～500KHz

  • 2路可配置逐周限流比較器，有效保護功率PMOS和NMOS的峰值電流，可設范圍：50mV～250mV

  • 1路可配置電壓環運放基準，可設范圍：4.2V～5.5V

  • 2路可配置恒流環運放基準，可設范圍：1mV～122mV

  • 1路可配置電流環放大器及斜波補償電路

  • 可配置短路保護控制器，配置短路檢測延時時間及釋放方式，延時時間可設范圍：3uS～213uS

  • 外部MCU通過I2C總線對芯片內部寄存器進行配置

  • 8通道輸入，10位ADC模數轉換器，1路可選可配置增益輸入前級放大器

  • 內置芯片溫度傳感器，支持外部MCU讀取芯片內部溫度

  • 5路可配置LED恒流驅動器，無需外接限流電阻，恒流可設范圍:0.5mA～6mA

  • 1路大功率LED驅動器，外接一個限流電阻，最大電流100mA

  • 工作電壓范圍寬：+2.5V～+5.5V

  • 封裝形式：SSOP24

應用領域

• 手機移動電源

• 電動車智能和非智能充電器

• 鋰電池充電器

• Buck降壓電源

• 移動設備電源系統

• Boost升壓電源

• AC/DC開關電源

• 可編程數字電源
